ТЭНы

С момента появления первых трубчатых нагревательных элементов прошло уже более 70 лет. За это время появилось масса различных типов и модификаций ТЭНов благодаря появлению инноваций и новых материалов в этой области.

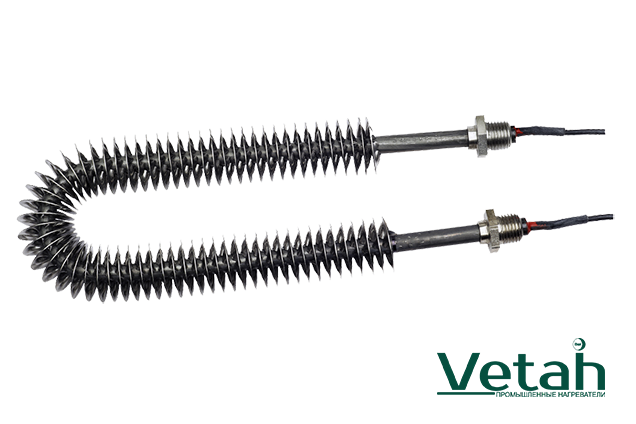

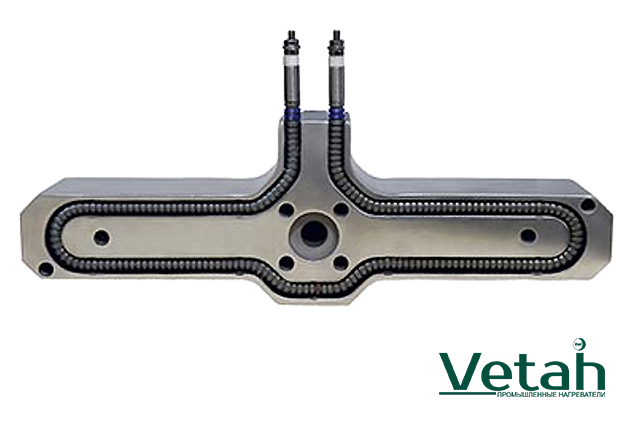

К примеру, для нагрева агрессивных сред (например в гальванических ванн) материал оболочки тэна можно использовать коррозионностойкие металлы, фторопластовые оболочки, стекло, керамика и др. Собственно, оболочка из простой углеродистой или низколегированной стали, используется для нагрева масел и жиров, воздуха, агрегатов и станков промышленного оборудования (например в пресс-формах), и других не агрессивных сред.

При использовании ТЭНов для достижения повышенных температур (до 900°С) используются бесшовные трубки из жаростойких сплавов типа Incoloy, Inconel и др.

По размеру трубки – оболочки ТЭНа в основном применяются диаметры: 6,5 мм, 8 мм, 8,5 мм, 9,5 мм, 10 мм, 13 мм, 16 мм. В отдельных случаях диаметры могут иметь шаг 0,01 мм – до 32 мм (патронные ТЭНы). При использовании керамических ТЭНов диаметры могут быть в основном 36 мм и 46 мм.

Для подключения нагревателя используется контактная группа, в основном резьбовые шпильки или провода, заделанные на контактный стержень.  Для питания нагревателя могут использоваться напряжения от 12 до 400в., при этом напряжения 12 вольт и 36 вольт переменного тока и 24 и 65 постоянного считается безопасным и может быть только один контакт, второй контакт запитывается на корпус нагревателя.

Для установки и фиксации ТЭНа, в основном, используются резьбовые штуцера различных размеров с цилиндрическими (ГОСТ 6357-81) и коническими (ГОСТ 6111-52, ГОСТ 6211-81) резьбовыми соединениями, , а так же фланцы и крепежные планки в зависимости от диаметра оболочки ТЭНа, при этом так же может быть установлено несколько нагревателей в одном штуцере или фланце, такое изделие носит отдельное название – ТЭНБ или блок ТЭНов.

Отдельной разновидностью можно так же отнести ТЭНы, используемые в промышленности, установленные в местах или средах нагрева с повышенной степенью взрыво/пожароопасности. Такие нагреватели имеют комплекс  защитных устройств и конструкций, предотвращающих возможный контакт среды с источником воспламенения.

Маркировка нагревателей, с странах бывшего СНГ производится согласно ГОСТ 13268-88, и включает в себя условное обозначение материала оболочки и нагревательной среды или тип ТЭН; номинальное напряжение, В; номинальную потребляемую мощность, кВт.

Расчет мощности, типа и формы нагревателей производится исходя из условий, температуры и среды его применения. Для этого так же используется ГОСТ 13268-88 . Основным показателем, при этом, считается удельная мощность нагревателя.
